Закачаться

Инженерная система загородного дома просто немыслима без насосов – для водоснабжения, полива, откачивания бытовых стоков, загрязненной воды. Однако насос насосу рознь. Для решения различных задач и работы в разных условиях существует несколько типов оборудования. Выбираем нужный вариант вместе с журналом «Современный дом и офис».

Погружаемся

Погружные насосы работают при частичном или полном погружении корпуса в перекачиваемую воду. Важно предусмотреть надежную изоляцию от контакта оголенной проводки и управляющей электроники с водой. Для этой цели в конструкциях используются нержавеющая сталь, водостойкие и прочные полимеры.

Существует несколько типов погружных насосов, которые определяют сферу их применения.
1. Скважные (или глубинные) насосы служат для подъема воды из артезианских скважин. Их главное отличие – высокий напор. Специфика использования аппаратов накладывает существенные ограничения, прежде всего, на диаметр корпуса и материал, из которого они изготавливаются. Традиционно это цилиндры из нержавеющей стали менее 100 мм в поперечнике и длиной от 500 до 2500 мм. Учитывая жесткое ограничение площади основания, для создания высокого напора и хорошей производительности конструкторам приходится прибегать к сложным техническим решениям. Например, монтируется многоступенчатая система всасывания, что закономерно приводит к удорожанию оборудования. Скважные насосы решают очень важную и распространенную проблему, поскольку обычный бытовой агрегат, установленный «на суше», не в состоянии обеспечить подачу воды с больших глубин (максимальная высота закачки редко превышает 10 м). Действие глубинных насосов основано на том, что гораздо проще создать достаточное для подъема давление воды снизу, чем пытаться за счет откачки воздуха «тянуть» ее сверху.

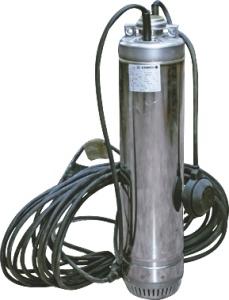

2. Колодезные насосы – ближайшие «род-ственники» скважных. Они могут работать не только в колодцах и скважинах, но и в специальных резервуарах или естественных водоемах. Такие аппараты также имеют форму цилиндра, но уже большего диаметра, что позволяет им эффективнее использовать возможности двигателя. Колодезные насосы имеют (в сравнении со скважными) большую производительность и меньшую стоимость при той же потребляемой мощности и напоре. Недостаток подобных конструкций заключается в том, что из-за сильной тяги, образующей ярко выраженный конус всасывания, их нельзя устанавливать ближе чем на метр от дна колодца (в противном случае сам насос, возможно, и не испортится, а вот качество подаваемой им воды заметно ухудшится).

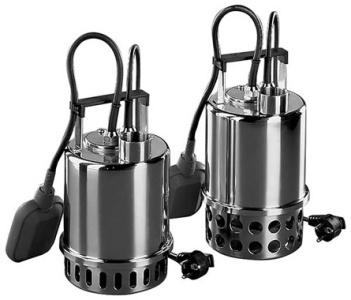

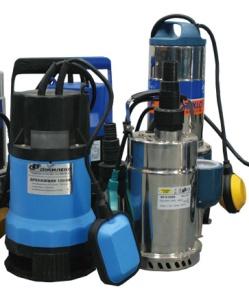

3. Дренажные насосы предназначены для откачки воды из затопленных подвалов, бассейнов и других мест, нуждающихся в быстром осушении. Иногда их используют и в целях перекачки питьевой воды, однако специалисты отмечают, что это все-таки не их профиль. Аппараты очень производительны, но обладают низким напором и в большинстве своем не способны функционировать на глубинах свыше 7 м. Их устанавливают непосредственно на дно емкости с водой или на пол залитого помещения.

4. Область применения фекальных насосов ясна из названия. Стоит сказать, что их конструкция предусматривает работу с мягкими и вязкими субстанциями. Специально для подобных целей входные отверстия агрегатов увеличены. Кроме того, подобные насосы обязательно снабжаются специальными режущими механизмами, способными перемалывать твердые фракции.

На поверхности

Корпус поверхностного насоса чаще всего удален от перекачиваемой жидкости, хотя некоторые из них могут быть закреплены на специальном поплавке (если позволяют вес и габариты агрегата) и установлены непосредственно на воду. Необходимость в этом возникает, когда около берега скапливается много водорослей или дно водоема илистое.

Высота всасывания поверхностных насосов не превышает 10 м, так что для подъема воды с больших глубин приходится прибегать к всевозможным ухищрениям. Одно из них заключается в применении внешнего эжектора – специального устройства, опускаемого в воду вместе с всасывающим шлангом. Во время работы поверхностного насоса часть поднятой жидкости поступает по дополнительному шлангу обратно в эжектор, повышая тем самым давление на входе: вода как бы «подталкивается» снизу. С ростом глубины производительность системы падает, а потребляемая мощность и сложность конструкции, наоборот, растут.

К поверхностным относятся и универсальные садовые насосы: они обычно конструктивно просты и, следовательно, недороги. Используют такие аппараты для перекачки воды как для питья, так и для хозяйственных нужд. Для обеспечения бесперебойного водоснабжения специалисты советуют дополнительно комплектовать их гидроаккумулятором и контролирующей автоматикой.

Еще одна разновидность поверхностных насосов – напорные системы, изначально оснащенные необходимой автоматикой и рассчитанные на бесперебойное водоснабжение даже без дополнительного оборудования. Такие аппараты удобнее в эксплуатации, но они стоят несколько дороже других видов.

Циркуляционные насосы имеют узкую специализацию: они обеспечивают движение воды по трубам системы отопления внутри дома. Их наличие необходимо для эффективного и равномерного теплоснабжения всего дома.

Станция

Комплексным решением проблемы водоснабжения могут стать насосные станции, которые являются полноценными системами бесперебойного водоснабжения, состоящими из «простого» насоса (или нескольких насосов), реле давления и гидроаккумулятора емкостью не менее 20 л. Они предназначены только для стационарного применения и постоянно контролируют давление воды во всей системе.

Принцип работы насосных станций таков: после включения насоса и стабилизации всасывания, при закрытии всех кранов, насос продолжит работу в течение нескольких минут, пока давление системы повышается до максимального значения. После достижения максимального значения давления (2,5 атм) реле давления отключает напряжение на двигателе насоса. При открытии любого вентиля вода начинает истекать и давление в системе падает. Когда давление снижается до минимального рабочего значения (1,2 атм), насосная станция автоматически включается и работает до тех пор, пока все вентили не будут закрыты. При небольшом расходе (за счет имеющегося запаса воды) двигатель насосной станции не включается, благодаря чему его ресурс вырабатывается медленнее. Наличие резерва жидкости полезно и при нестабильном энергоснабжении.

Выбор

Главными характеристиками при подборе насоса являются расход и напор. Расход – это количество доставляемой воды в единицу времени. Как правило, он измеряется в литрах в секунду или кубометрах в час. В среднем этот параметр для семьи из трех-четырех человек оценивают в 2-4 куб. м/час. Точное же значение зависит от числа водоразборных точек.

Расход циркуляционного насоса для отопительной системы определяется исходя из объема теплоносителя и тепловых потерь, которые должны быть компенсированы. В данном случае расчет ведется в зависимости не от количества человек, а от площади помещения.

Для подсчета напора водоподъемных насосов следует учитывать необходимый напор в системе (не менее 2 бар), разность высот между уровнем воды в источнике и потребителем и потери напора в трубопроводе, которые, в свою очередь, зависят не только от протяженности и диаметра трубы, но и от разветвленности сети и наличия регулирующей арматуры.

Все эти расчеты потребуют составления планов участка и дома. &

Материал опубликован в журнале «Современный дом и офис. Саратов» № 5 (июнь) 2008 г.

Дата публикации 21.01.10
